Ученые выяснили, как царапины и вмятины влияют на прочность авиационного стеклопластика
Специалисты Пермского национального исследовательского политехнического университета (ПНИПУ) впервые комплексно изучили влияние поверхностных дефектов на ресурс авиационных деталей из стеклопластика. Результаты помогут точнее определять предельный срок службы деталей — без ущерба для безопасности и с экономией ресурсов.
Почему это важно?
Стеклопластик легкий, недорогой и устойчив к коррозии, поэтому его широко применяют в авиации. Но при ударах камней, града или птиц, а также при обслуживании на нем появляются вмятины и царапины. Существующие методы фиксируют дефект, но не прогнозируют остаточный ресурс. Из-за этого конструкторы закладывают завышенные запасы прочности, что утяжеляет самолеты, увеличивает расход топлива и стоимость перелетов.
Что сделали ученые ПНИПУ?
Впервые сравнили, как царапины и вмятины снижают прочность и долговечность стеклопластика в одном цикле испытаний на реальных нагрузках. Эксперименты провели на уникальной установке, не имеющей аналогов в России.
Результаты:
Статическая прочность (нагрузка до разрушения):
· Царапина почти не повлияла на предел прочности.
· Вмятина оказалась опаснее: слабая снизила прочность на 17%, средняя — на 25%, сильная — на 30%.
· При этом жесткость материала не изменилась — деталь может казаться исправной, но ее ресурс уже снижен.
Циклическая долговечность (имитация взлетов и посадок):
· Целый образец выдержал более 5000 циклов.
· Царапина сократила ресурс почти вдвое (~2800 циклов).
· Сильная вмятина — всего 368 циклов (на 93% меньше, чем у целого, т.е. ресурс падает в 14 раз).
Неожиданный нюанс:
· Слабая вмятина опаснее при долгой спокойной эксплуатации (например, у пассажирского лайнера) — ресурс падает в 4 раза.
· Сильная вмятина критичнее при резких перегрузках (например, у истребителя) — ресурс падает в 50 раз по сравнению со слабой вмятиной.
Почему так происходит?

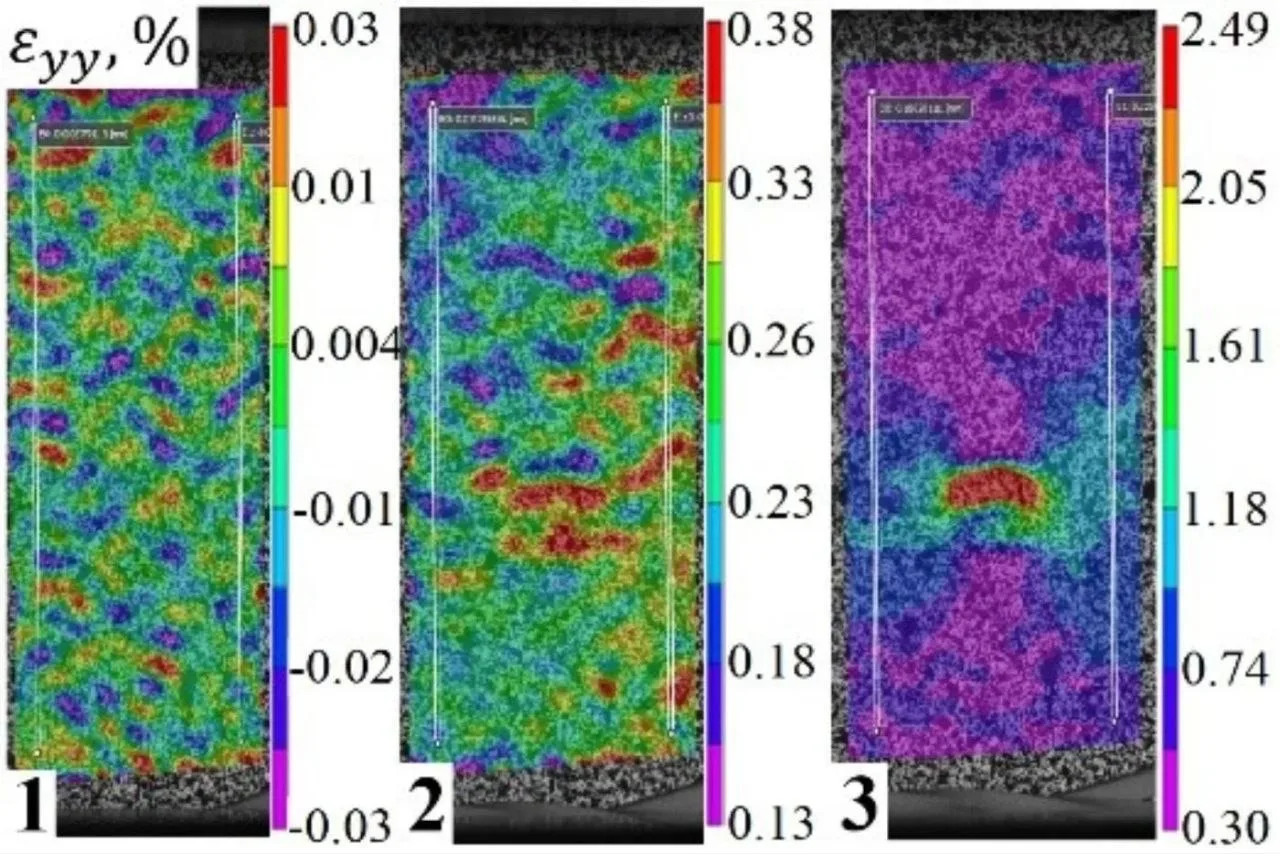

С помощью высокоточных камер ученые зафиксировали механизм разрушения:
· При слабой вмятине постепенно разрушается смола, скрепляющая волокна.
· При сильной вмятине рвутся сами волокна — деталь не выдерживает даже нескольких сильных нагрузок.
Практический вывод:
Инженеры смогут точнее определять допустимые пределы повреждений, экономя ресурсы без потери безопасности.
